© Fonction de transfert

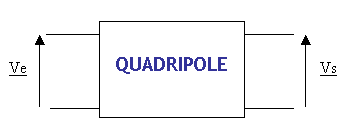

La petite histoire  Up Page Origine, raisons, hasard Le quotient de la tension de sortie par rapport à la tension d’entrée est appelé fonction de transfert T du filtre. En régime sinusoïdal, ce rapport donne une expression complexe composée d’un module et d’un argument.

Comprendre simplement  Up Page Fonction de transfert T=Vs/Ve Module de la fonction de transfert T=||T||=|T|=Vs/Ve T=||T||=|T|=|Vs|/|Ve| Le module représente l’atténuation (dans tous filtre passif) ou l’amplification (filtre linéaire ou actif?). Ce module est appelé également transmittance. Il s’exprime le plus souvent en décibel, on parle alors de gain en dB, une atténuation est un gain négatif.

Domaines de présence  Up Page Gain de la fonction de transfert Gain(dB)=20log||Ve/Vs|| Il est préférable d’utiliser du papier semi logarithmique, pour la construction de la courbe de gain. L’axe horizontal, exprimant la fréquence en Hertz (Hz) sera sur une échelle logarithmique et l’axe vertical verra son gain en décibel (dB) sur une échelle linéaire.

Son interprétation dans l'avenir  Up Page Argument de la fonction de transfert L’argument exprime la phase ou le déphasage de Vs par rapport à Ve. Tg φ=Re(Z)/Im(Z)
