La petite histoire Up Page Origine, raisons, hasard On utilise en plus des résistances, capacités et selfs, des amplificateurs opérationnels. |
|
Comprendre simplement Up Page Montages

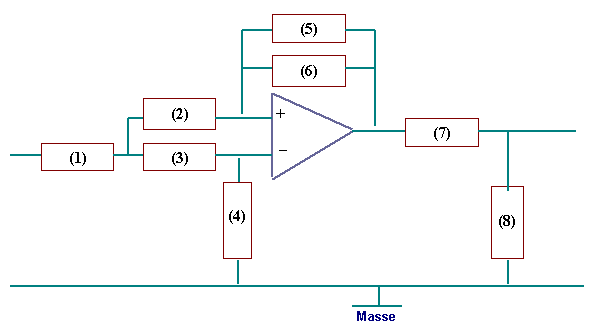

Montage inverseur (2)=R1 (3)=Fil (5)=Fil (7)=R2 (8)=Fil Vs/Ve=-R2/R1 Montage suiveur (1)=Fil (3)=Fil (6)=Fil (7)=Fil Vs/Ve=1 Pente de 6dB/oct Filtre Passe-bas: (1)=R1 (2)=Fil (4)=R3 (5)=R2 (6)=C (7)=Fil R1=R2 R3=R1.R2/R1+R2 Fc=1/2πR1.C Filtre Passe-haut: (1)=R1 (2)=C (4)=R3 (5)=R2 (7)=Fil R1=R2 R3=R1.R2/R1+R2 Fc=1/2πR1.C Pente de 12dB/oct Filtre Passe-bas: (1)=R1 (2)=C1 (3)=R2 (4)=C2 (6)=Fil R1=R2=0,159/Fc.Co C1=1,414Co C2=0,7071Co Filtre Passe-haut: (1)=C1 (2)=R1 (3)=C2 (4)=R2 (6)=Fil Co=0,159/Fc.Ro Co=C1=C2R1=Ro/1,414R2=Ro/0,7071 Pente de 18dB/oct Filtre Passe-bas: (1)=R1 (2)=C1 (3)=R2 (4)=C2 (6)=Fil (7)=R3 (8)=C3 Ro=R1=R2=R3Ro=0,159/Fc.CoC1=1,999CoC2=0,5CoC3=Co Filtre Passe-haut: (1)=C1 (2)=R1 (3)=C2 (4)=R2 (6)=Fil (7)=C3 (8)=R3 R1=Ro/1,999R2=Ro/0,5R3=RoCo=C1=C2=C3Co=0,159/Fc.Ro |
|
Domaines de présence Up Page En audio Le filtre actif est utilisé en multi-amplification, chaque haut-parleur étant attaqué par son propre amplificateur. Dans ce cas, le filtre est placé entre le préamplificateur et les amplificateurs de puissance. Un filtre actif fonctionne à haute impédance et basse puissance. |
|
