Unités de mesure

Bases fondamentales en électricité

Qu'est-ce que l'électricité ?

L'électricité est une forme d'énergie qui se manifeste lorsqu'il y a circulation d'électrons (flux de particules ou d'ondes) à l'intérieur d'un corps conducteur (métal, eau, air).

Ce déplacement de flux de particules ou d'ondes (électrons, par convention) est souvent comparé à un déplacement d'eau. Cette comparaison (ou analogie) permet d'assimiler plus rapidement les premières notions de l'électricité (intensité, tension, résistance).

Par convention (choix arbitraire), il a été décidé d'attribuer un sens de déplacement du courant (ou intensité), allant du pôle positif (+) vers le pôle négatif (-).

Un objet, aussi bien immobile qu'en mouvement, qui laisse passer le courant (corps conducteur), et qui est soumis à une charge électrique, devient alors un objet polarisé (chargé positivement et/ou négativement).

Tout objet polarisé, créant autour de lui un champ (espace ou zone) d'attraction, est généralement assimilé à un aimant. Cette comparaison permet de mieux aborder les notions de magnétisme & d'électromagnétisme.

Courant électrique ou intensité

Une eau calme (lac, piscine, baignoire, casserole) qui n'est pas en mouvement, où il n'y a pas de courant, n'émet aucun débit.

Une eau qui se déplace (goutte-à-goutte, filet d'eau, ruisseau, rivière, torrent, fleuve, cascade, tsunami), émet une certaine quantité d'eau par unité de temps [litres par heure (l/h), mètres cubes par seconde (m3/s)].

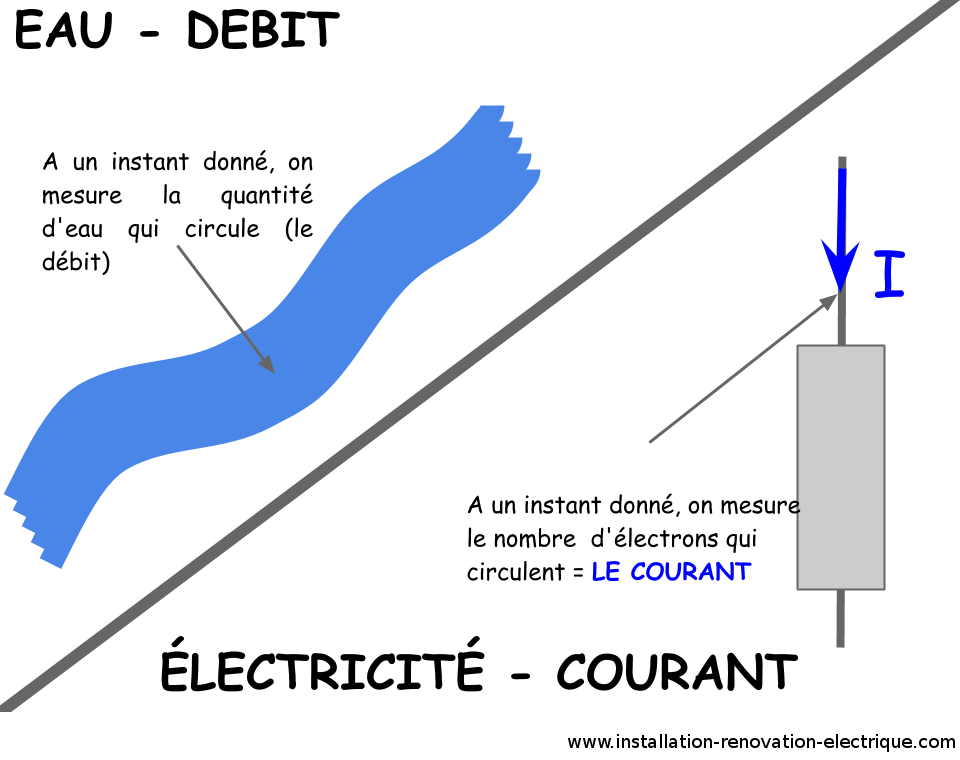

Analogie du courant électrique (intensité) avec l'eau (débit d')

En électricité, cette intensité de courant se mesure en ampères [André-Marie Ampère (1775-1836) France]. Cette unité de mesure s'écrit par convention, avec le sigle A.

Le courant ou l'intensité s'exprime, le plus souvent, tantôt en ampères (A), en milliampères (mA) ou en microampères (µA).

Sur les schémas électriques et dans les formules mathématiques, l'intensité est repérée par la lettre I.

Tension électrique ou différence de potentiel

Une quantité d'eau, disposée en attente en hauteur (chasse-d'eau, piscine, écluse, château-d'eau, lac en montagne, barrage), peut s'écouler à tout instant, volontairement ou involontairement.

Le dénivelé (ou altitude) entre un point haut et un point bas, c'est-à-dire cette différence de potentiel (ou ddp, en abrégé), s'exprime souvent en mètres (m).

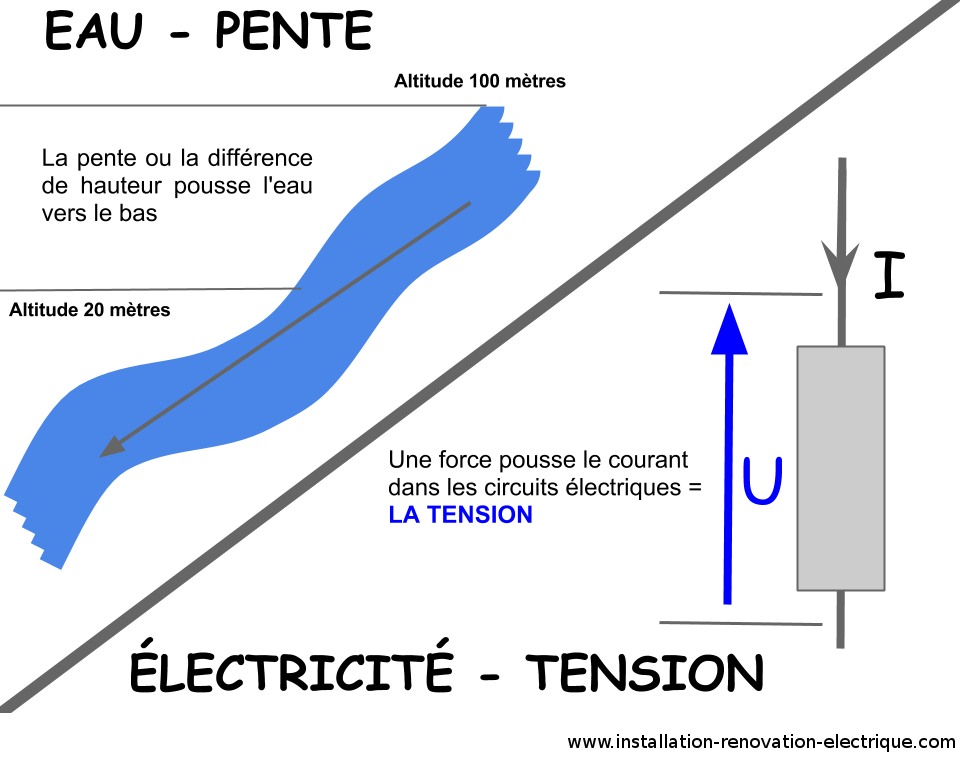

Analogie de la tension électrique (différence de potentiel) avec l'eau (hauteur d')

En électricité, cette tension électrique (ou différence de tension) s'exprime en volts [Alessandro Volta (1745-1827) Italie]. Cette unité de mesure s'écrit par convention, avec le sigle V.

La tension ou la différence de potentiel s'exprime, le plus souvent, tantôt en volts (V), en millivolts (mV) ou en kilovolts (kV).

Sur les schémas électriques et dans les formules mathématiques, la tension est indiquée par la lettre U.

Résistance électrique ou impédance

Tout objet obstruant (empêchant) l'écoulement linéaire (constant & régulier) d'un cours d'eau (caillou, branche, chemin sinueux, passage étroit, goulot d'étranglement) crée une certaine résistance.

Ce ralentissement s'exprime parfois en distance (kilomètres de bouchons), parfois en temps (minutes d'attente en caisse), parfois en quantité (nombre de pistes en station ou de barrières de péage ouvertes).

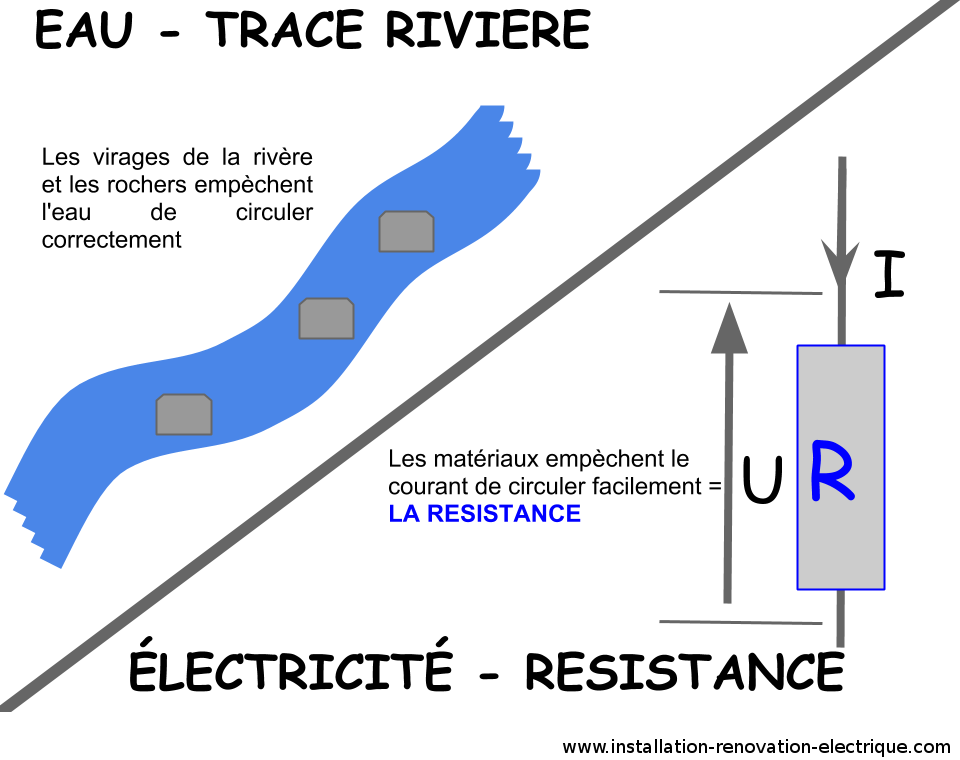

Analogie de la résistance avec l'eau (obstacles dans)

En électricité, cette résistance se calcule en ohms [Georg Simon Ohm (1789-1854) Allemagne]. Cette unité de mesure s'écrit par convention, avec le sigle Ω. Il s'agit de la lettre grecque omega, écrite en majuscule.

La résistance électrique s'exprimer le plus souvent en ohm (Ω) ou en kiloohm (kΩ).

Sur les schémas électriques et dans les formules mathématiques, la résistance est représentée par la lettre R (ou Z, en courant altenatif, ou elle prendra alors le nom d'impédance).

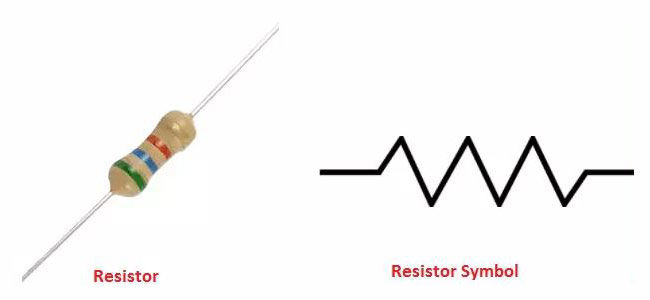

Résistance ou resistor (composant électronique), aspect & symbole.

Bases fondamentales en magnétisme

Qu'est-ce que le magnétisme ?

Le magnétisme (ou l'électromagnétisme) se manifeste en présence d'un corps chargé électriquement (porteur d'une charge positive et/ou négative).

L'eau étant conductrice de l'électricité, tout corps vivant est donc susceptible de rayonner autour de lui, un champ d'action (espace ou zone d'influence).

Il est communément admis, qu'un corps au repos (statique) chargé électriquement (porteur d'une charge positive OU d'une charge négative), rayonne autour de lui un champ électrique.

Même une simple prise électrique de 230 volts, dans une maison, non utilisée, émet autout d'elle un champ électrique. Ce champ se mesure en volts par mètre (V/m).

Il est communément admis, qu'un corps au repos (statique) doublement chargé électriquement (dipôle porteur d'une charge positive ET d'une charge négative, comme par exemple l'aimant), rayonne autour de lui un champ magnétique.

Il est communément admis, qu'un corps en mouvement (dynamique) chargé électriquement (porteur d'une charge positive ou négative), rayonne autour de lui un champ magnétique.

L'intensité de ce champ s'exprime en teslas (T), en microteslas (µT) ou en milligauss (mG). Les lignes de champ (ou lignes de force d'intensité identique) dessinent des cercles concentriques autour du fil parcouru par ce courant.

Bobine, spire, self, tore, solénoïde ou inductance



Bobine ou inductor (composant électronique), aspect & symbole.

Condensateur, capacité ou

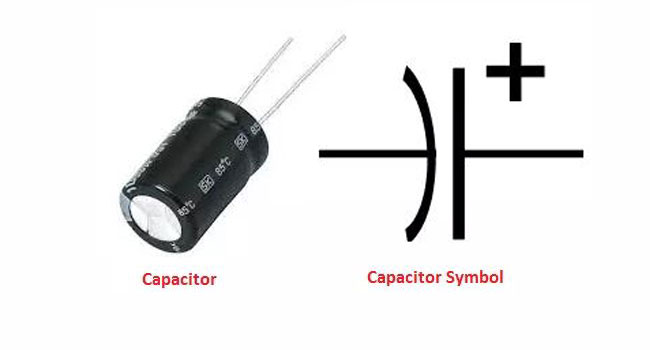

Condensateur, capacité ou capacitor (composant électronique), aspect & symbole.

Diode

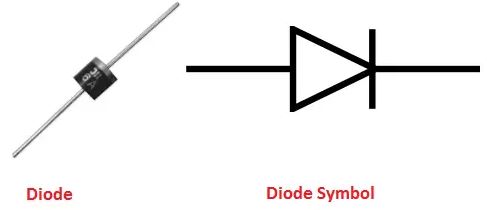

Diode (composant électronique), aspect & symbole.

Led

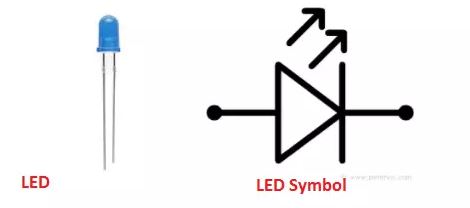

Led (composant électronique), aspect & symbole.

Batterie ou pile

Batterie ou pile (composant électronique), aspect & symbole.

Relai

Relai (composant électronique), aspect & symbole.

Transistor

Transistor (composant électronique), aspect & symbole.

Circuit intégré

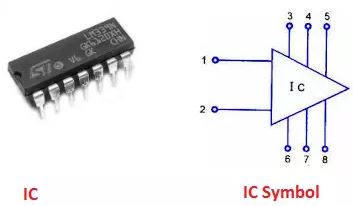

Circuit intégré (composant électronique), aspect & symbole.

Bases fondamentales du temps

Question de référentiel

Si toutes les traditions du monde ont des différences entre elles, sur certains détails décrivant le passé, c'est parce que les humains ont eu différents langages symboliques, selon leur peuple, pour décrire les mêmes faits.

Ces différences sont principalement liées aux chiffres et aux calculs : les dates, parce que les époques n'ont pas été comptées depuis toujours avec le même référentiel; jusqu'à l'époque de Moïse, la majorité de l'humanité datait les années en cycles de treize mois lunaires (364 jours terrestres), mais d'autres peuples ont compté en cycles vénusiens ((584 jours terrestres) ou par les cycles des étoiles Sirius (80 années terrestres); ce qui induit en erreur lorsqu'on essaie de connaître les dates exactes des évènements du passé.
